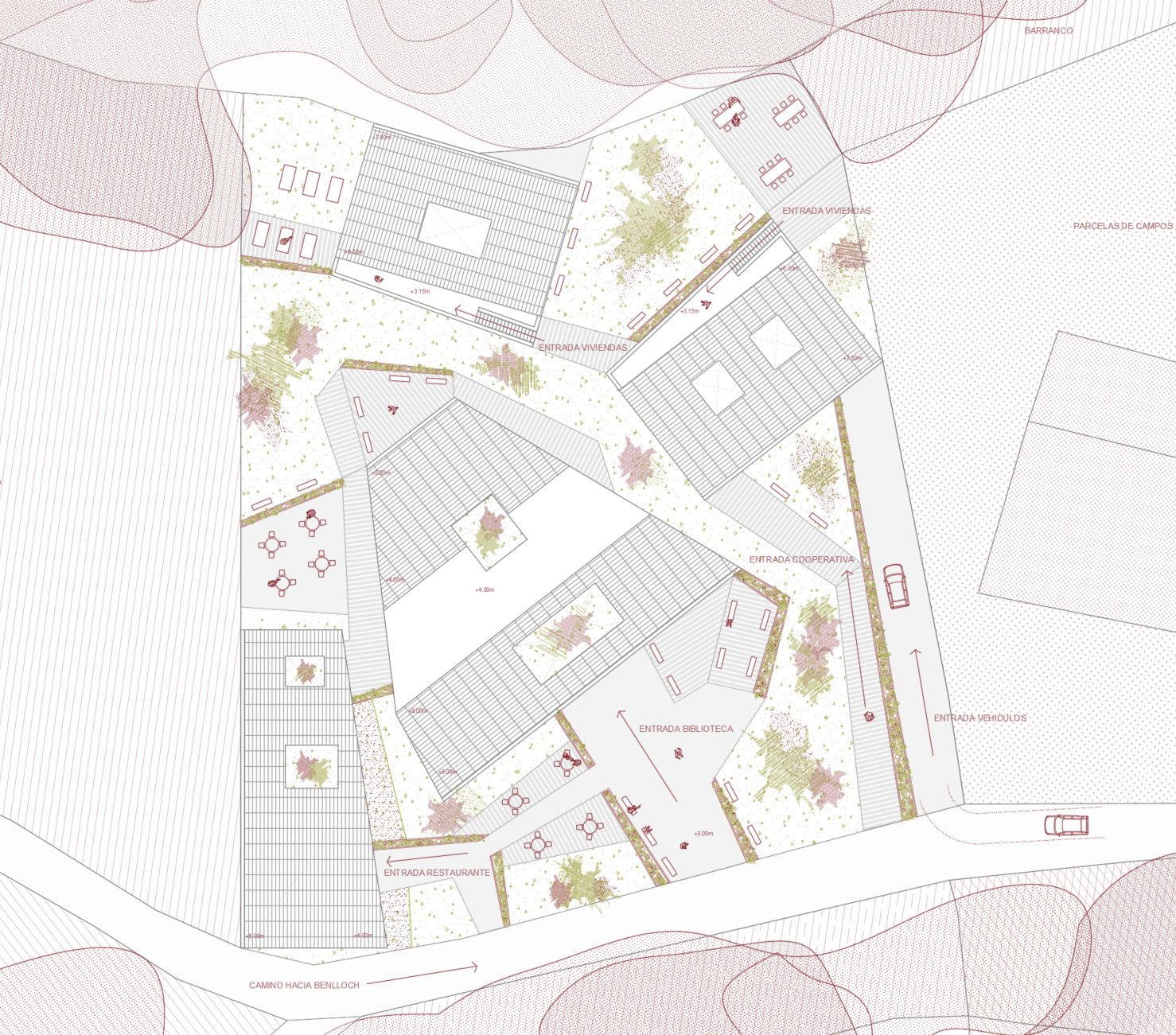

Site plan
On the outskirts of the village of Benlloch in Castellón, a literary cooperative is proposed. It contains a more public part for the whole village as a restaurant and a library and another private part as housing for 5 families, silkscreen printing rooms, computer, printing, etc.. The people who will live there are dedicated to the literary world.

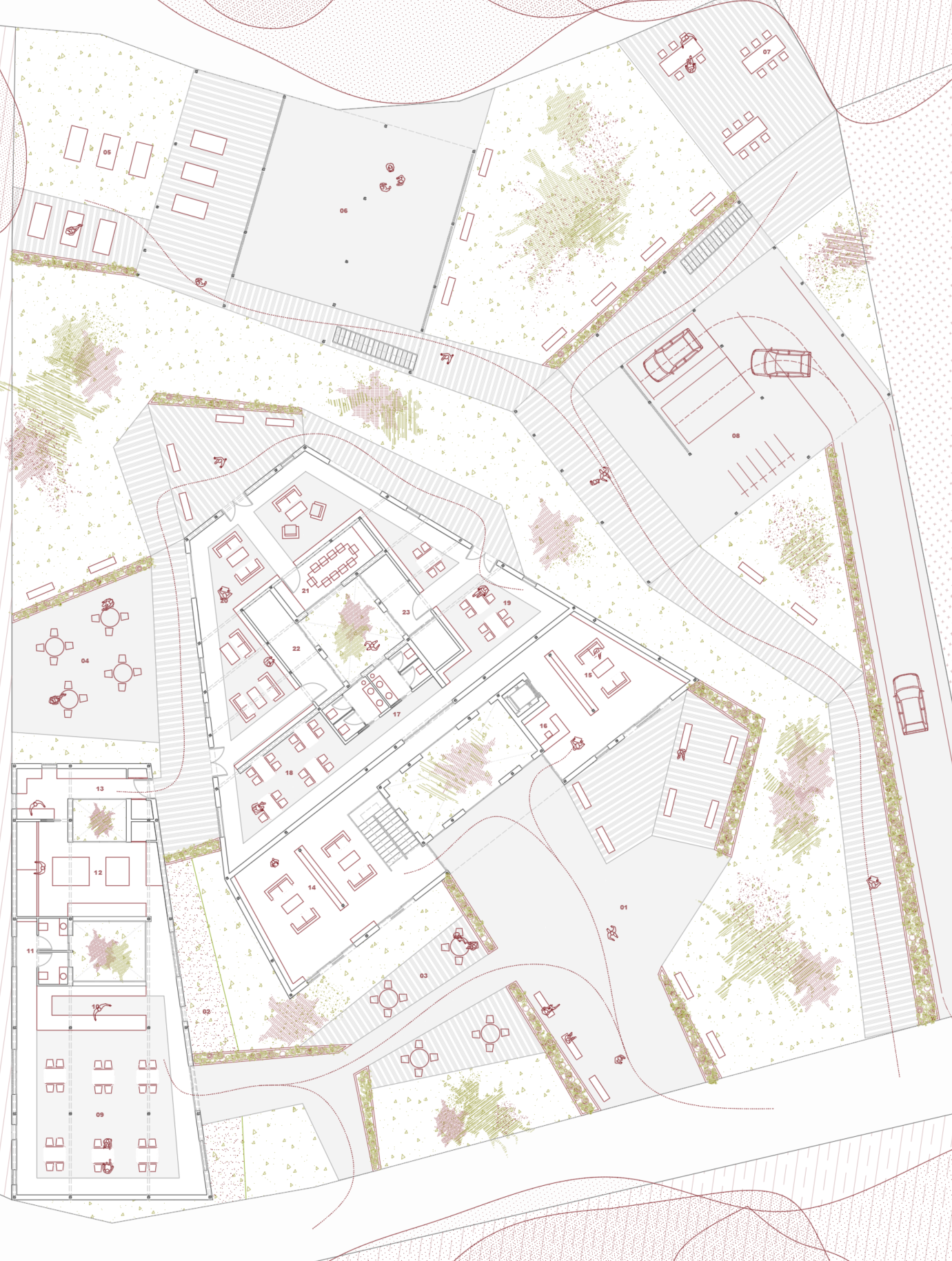

Ground Floor

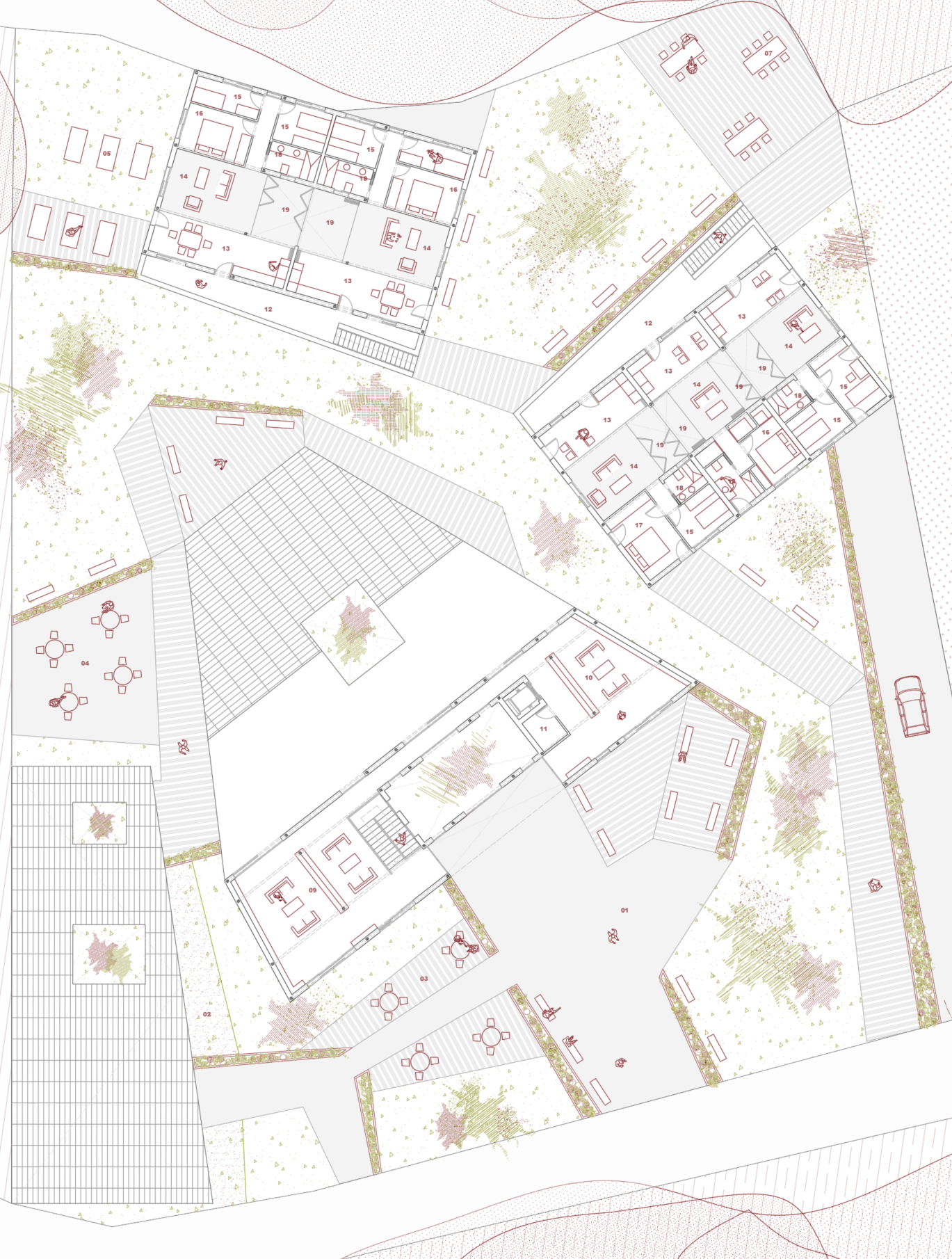

First Floor
Index Ground Floor
01.Plaza Biblioteca 02.Huerto Restaurante 03.Terraza Restaurante 04.Terraza privada Cooperativa 05.Zona de Deporte Cooperativa 06.Zona cubierta polivalente Cooperativa 07.Zona de Reunión Cooperativa 08.Zona de aparcamiento Cooperativa 09. Sala Comedor 10.Barra 11.Baños 12.Cocina Restaurante 13.Cocina común Cooperativa 14.Sala Biblioteca 1 15.Sala Biblioteca 2 16.Recepción Biblioteca 17.Baños comunes 18.Sala informática Biblioteca 19.Sala informática Cooperativa 20.Sala de estar Cooperativa 21.Sala de reuniones Cooperativa 22.Sala de Fotografía Cooperativa 23.Sala de Serigrafía Cooperativa
01.Plaza Biblioteca 02.Huerto Restaurante 03.Terraza Restaurante 04.Terraza privada Cooperativa 05.Zona de Deporte Cooperativa 06.Zona cubierta polivalente Cooperativa 07.Zona de Reunión Cooperativa 08.Zona de aparcamiento Cooperativa 09. Sala Comedor 10.Barra 11.Baños 12.Cocina Restaurante 13.Cocina común Cooperativa 14.Sala Biblioteca 1 15.Sala Biblioteca 2 16.Recepción Biblioteca 17.Baños comunes 18.Sala informática Biblioteca 19.Sala informática Cooperativa 20.Sala de estar Cooperativa 21.Sala de reuniones Cooperativa 22.Sala de Fotografía Cooperativa 23.Sala de Serigrafía Cooperativa
Index First Floor
01.Plaza Biblioteca 02.Huerto Restaurante 03.Terraza Restaurante 04.Terraza privada Cooperativa 05.Zona de Deporte Cooperativa 06.Zona cubierta polivalente Cooperativa 07.Zona de Reunión Cooperativa 08.Zona de aparcamiento Cooperativa 09. Sala Biblioteca 3 10.Sala biblioteca 4 11.Almacén 12.Distribuidor común 13.Cocina - Comedor 14.Salón 15.Habitación individual 16.Habitación doble 17. Habitación triple 18.Baño 19.Patios Privados/Comunes
01.Plaza Biblioteca 02.Huerto Restaurante 03.Terraza Restaurante 04.Terraza privada Cooperativa 05.Zona de Deporte Cooperativa 06.Zona cubierta polivalente Cooperativa 07.Zona de Reunión Cooperativa 08.Zona de aparcamiento Cooperativa 09. Sala Biblioteca 3 10.Sala biblioteca 4 11.Almacén 12.Distribuidor común 13.Cocina - Comedor 14.Salón 15.Habitación individual 16.Habitación doble 17. Habitación triple 18.Baño 19.Patios Privados/Comunes

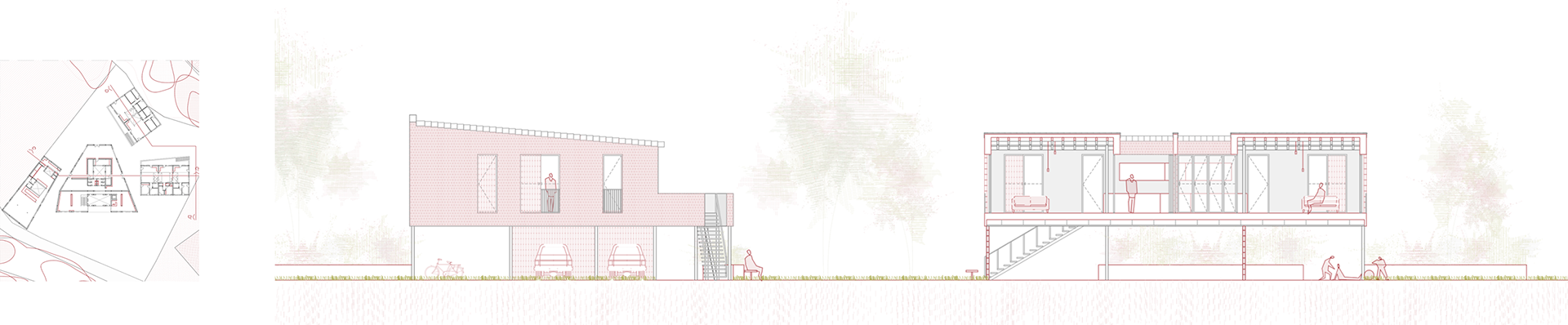

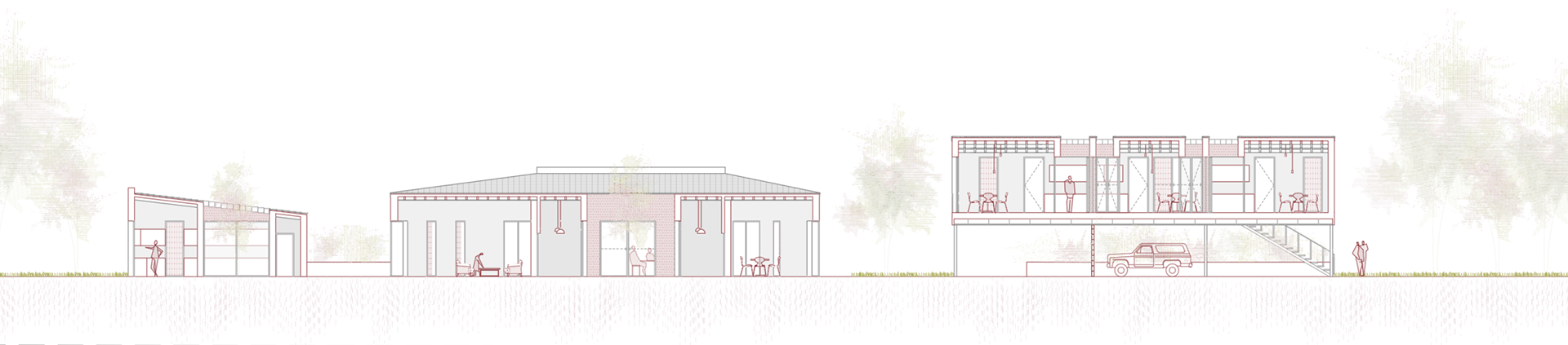

AA' Section

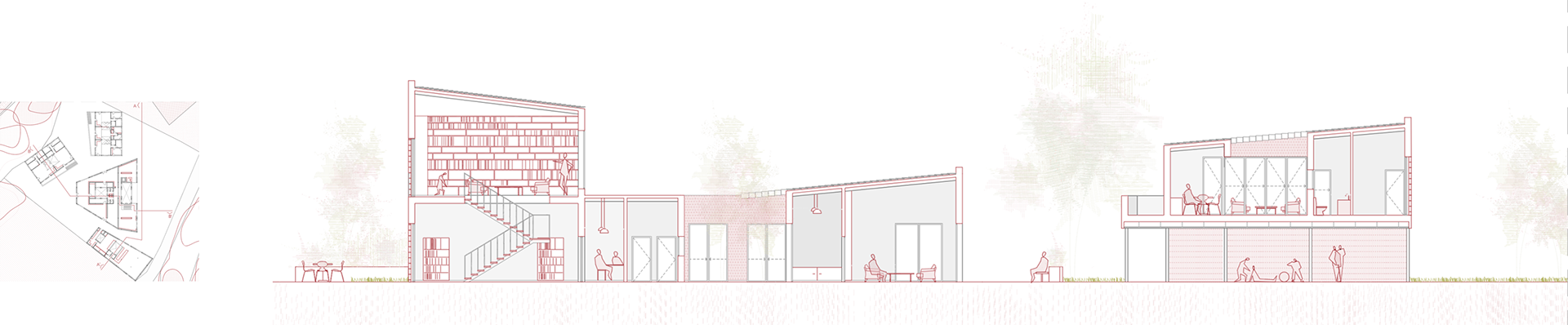

BB' Section

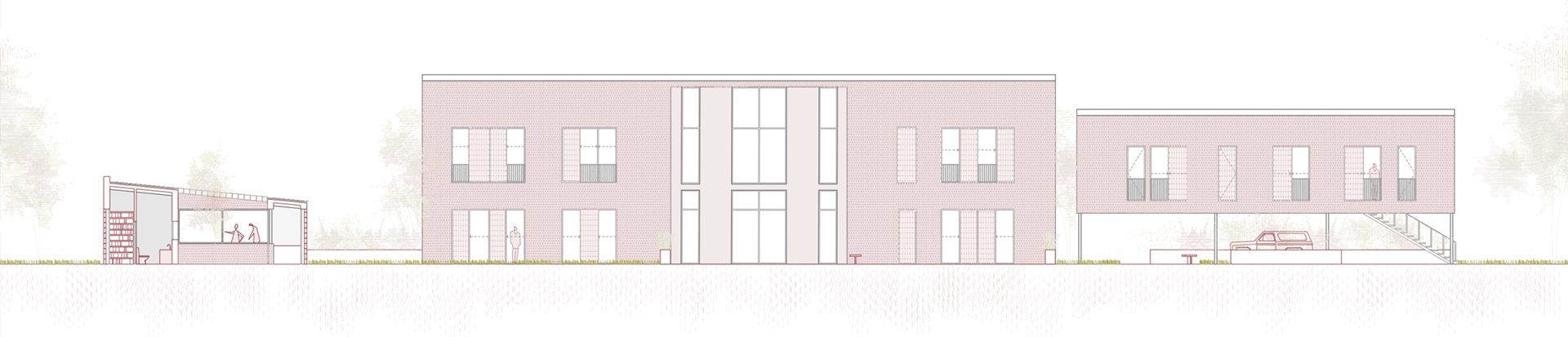

CC' Section
DD' Section
Library Section / Detail 1 / Detail 2 / Detail 3
Index library section
SUELO
1.Terreno 2.Tierra vegetal 3.Sub-base granular compactada: relleno de zahorras 4.Filtro de gravas 5.Lámina impermeabilizante 6.Tubo de drenaje 7.Lámina drenante 8.Remate superior: Perfil angular de chapa conformada 9.Pavimento de microcemento 10.Mortero de regularización 11.Aislante térmico, espuma de poliuretano proyectado 12.Forjado sanitario 25.Capa separadora de mortero 26.Banda acústica antimpacto 27.Forjado e:30cm
1.Terreno 2.Tierra vegetal 3.Sub-base granular compactada: relleno de zahorras 4.Filtro de gravas 5.Lámina impermeabilizante 6.Tubo de drenaje 7.Lámina drenante 8.Remate superior: Perfil angular de chapa conformada 9.Pavimento de microcemento 10.Mortero de regularización 11.Aislante térmico, espuma de poliuretano proyectado 12.Forjado sanitario 25.Capa separadora de mortero 26.Banda acústica antimpacto 27.Forjado e:30cm
CERRAMIENTO
13.Mortero de agarre 14.Celosía con ladrillo caravista 24x11x5cm 15.Ladrillo caravista 24x11x5cm 16.Mortero hidrófugo 17.Aislante térmico XPS 18.Dintel metálico con tubulares 19.Llave de atado 20.Ladrillo hueco del 9 21.Enlucido de yeso 22.Banda elastomérica 23.Anclaje metálico 24.Barandilla metálica 37.Carpintería metálica
13.Mortero de agarre 14.Celosía con ladrillo caravista 24x11x5cm 15.Ladrillo caravista 24x11x5cm 16.Mortero hidrófugo 17.Aislante térmico XPS 18.Dintel metálico con tubulares 19.Llave de atado 20.Ladrillo hueco del 9 21.Enlucido de yeso 22.Banda elastomérica 23.Anclaje metálico 24.Barandilla metálica 37.Carpintería metálica
CUBIERTA
28.Recubrimiento de chapa metálica 29.Teja plana 30.Aislante térmico de poliestireno estruido 31.Rastreles de madera 32.Tablero de madera 33.Barrera cortavapor
28.Recubrimiento de chapa metálica 29.Teja plana 30.Aislante térmico de poliestireno estruido 31.Rastreles de madera 32.Tablero de madera 33.Barrera cortavapor
ESTRUCTURA
34.Perfil metálico 2UPN 200 35.Perfil metálico IPE 200 36.Vigueta de madera e:15cm
34.Perfil metálico 2UPN 200 35.Perfil metálico IPE 200 36.Vigueta de madera e:15cm
Índice sección vivienda
SUELO
1.Pavimento de microcemento 2.Rejilla desagüe 3.Cazoleta 4.Lámina impermeabilizante superior 5.Pavimento cerámico 6.Capa separadora 7.Lamina impermeabilizante 8.Forjado e:30cm 9.Tubería 10.Junta de sellado
1.Pavimento de microcemento 2.Rejilla desagüe 3.Cazoleta 4.Lámina impermeabilizante superior 5.Pavimento cerámico 6.Capa separadora 7.Lamina impermeabilizante 8.Forjado e:30cm 9.Tubería 10.Junta de sellado
CERRAMIENTO
11.Ladrillo caravista 24x11x0.5cm 12. Mortero hidrófugo 13. Aislante térmico XPS 14. Dintel metálico 15. Estructura tubulares metálicos 16. Llave de atado 17. Ladrillo hueco del 9 18. Enlucido de yeso 19. Anclaje metálico 20. Premarco 21. Carpintería metálica 22. Doble hoja de vidrio 23. Aislante acústico 24. Panel contrachapado de madera
11.Ladrillo caravista 24x11x0.5cm 12. Mortero hidrófugo 13. Aislante térmico XPS 14. Dintel metálico 15. Estructura tubulares metálicos 16. Llave de atado 17. Ladrillo hueco del 9 18. Enlucido de yeso 19. Anclaje metálico 20. Premarco 21. Carpintería metálica 22. Doble hoja de vidrio 23. Aislante acústico 24. Panel contrachapado de madera
CUBIERTA
25.Teja plana 26.Mortero de agarre 27.Rastrel 28.Impermeabilizante 29.Capa separadora 30.Aislante térmico 31.Barrera cortavapor 32.Tablón de madera 33.Falso techo 34.Teja especial de remate
25.Teja plana 26.Mortero de agarre 27.Rastrel 28.Impermeabilizante 29.Capa separadora 30.Aislante térmico 31.Barrera cortavapor 32.Tablón de madera 33.Falso techo 34.Teja especial de remate
ESTRUCTURA
35.Perfil metálico 2UPN 200 36.Perfil metálico IPE 200 37.Vigueta de Madera e:15cm
35.Perfil metálico 2UPN 200 36.Perfil metálico IPE 200 37.Vigueta de Madera e:15cm

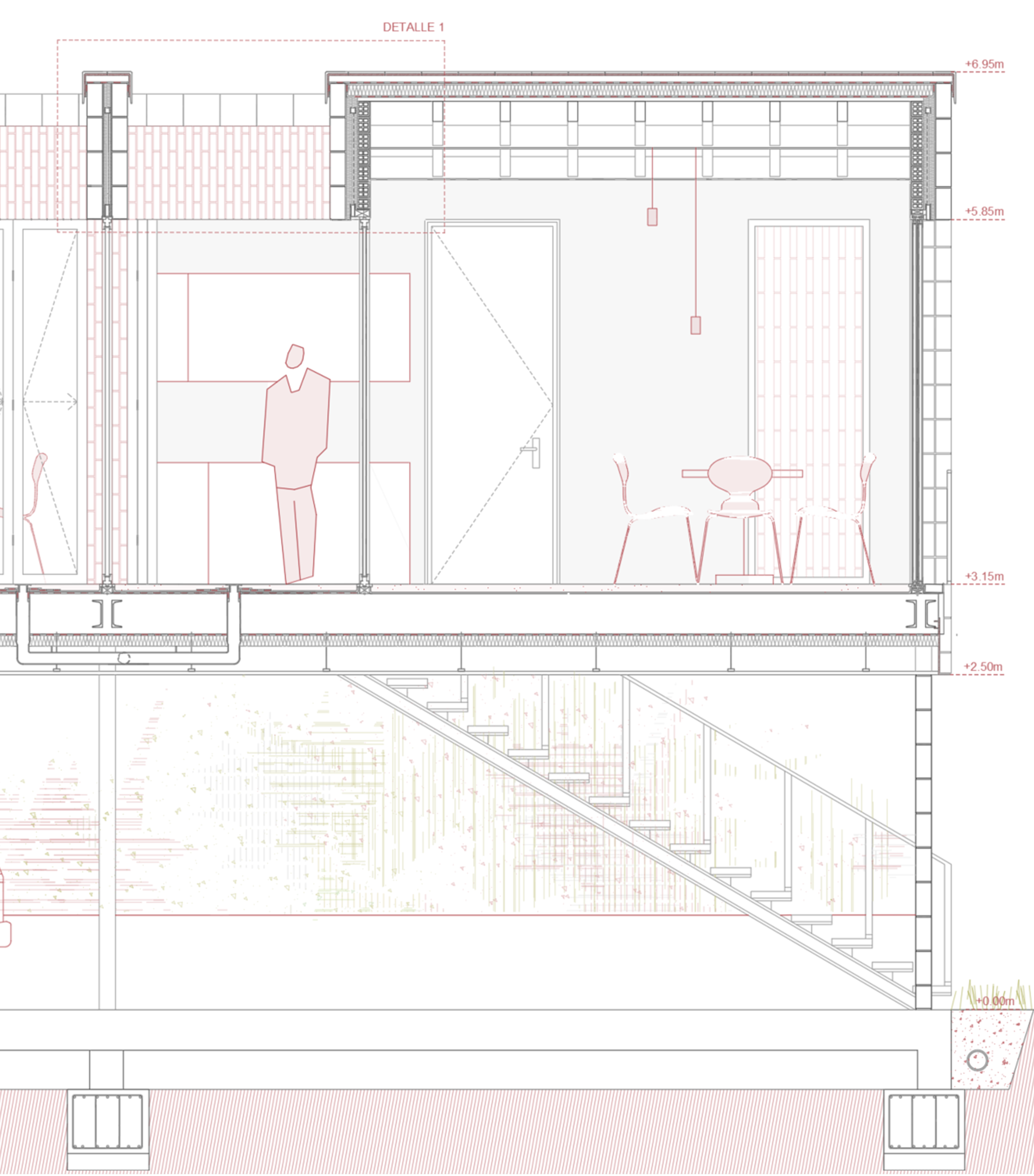

Housing Section

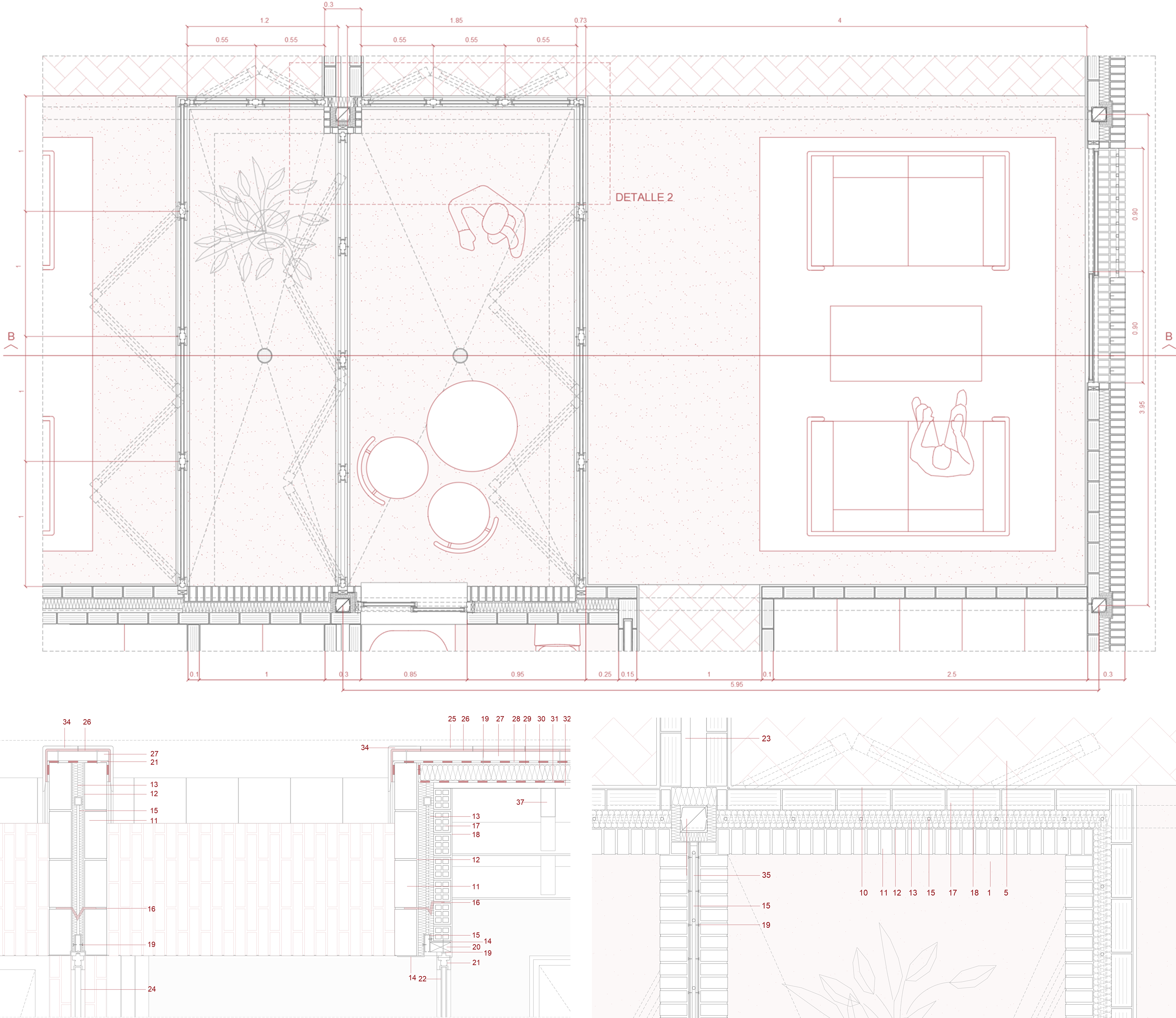

Floor Plan / Detail 1 / Detail 2
